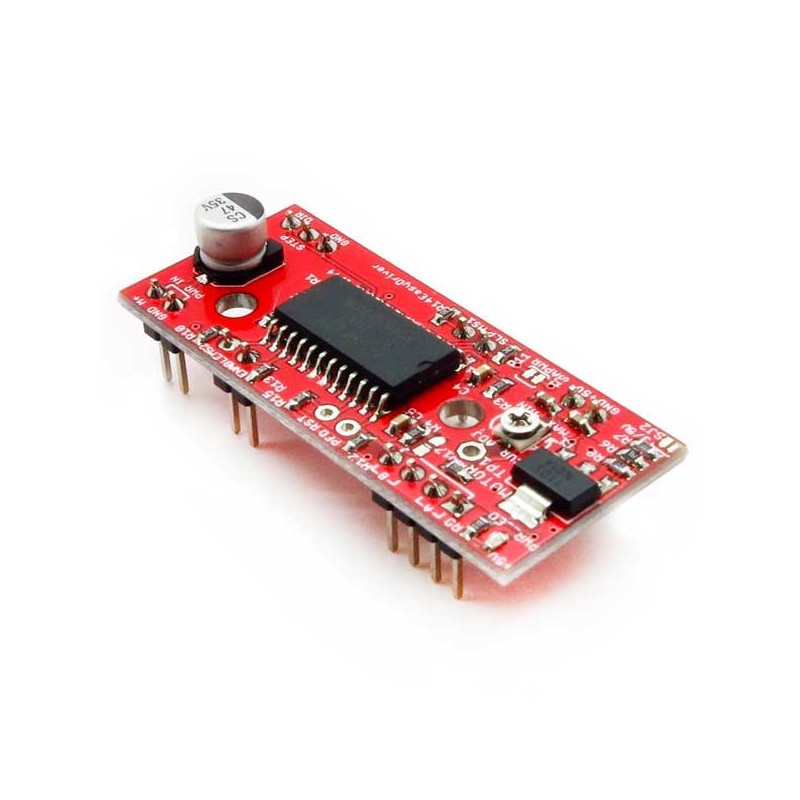

Modulo easydriver per pilotare un motore passo passo

EasyDriver permette di pilotare un motore passo passo tramite una qualsiasi uscita digitale 0-5 V (o 0 3,3V chiudendo il contatto SJ2 sulla scheda) di microcontrollori come Arduino o Genuino. Per il corretto funzionamento di questo modulo è necessaria una tensione di alimentazione da 7 a 30 V, che servirà anche per l'alimentazione del motore. Il regolatore di tensione integrato permette una tensione in uscita di 5 V o 3,3 V.

EasyDriver può essere utilizzata con motori bipolari o utilizzabili come bipolari (quindi a 4, 6 e 8 fili).

Questa nuova versione, la V4 per la precisione, permette una maggior flessibilità e controllo del motore rispetto alle precedenti. I pin MS1 e MS2 sono disponibili per le regolazioni di microstepping. Anche i pin sleep ed enable sono liberi per poter essere utilizzati.

ATTENZIONE: NON COLLEGARE O SCOLLEGARE IL MOTORE MENTRE EASYDRIVER E' ALIMENTATO PER EVITARE DI DANNEGGIARE IRRIMEDIABILMENTE L'INTEGRATO A3967

Caratteristiche tecniche:

Dimensioni: 48 x20 mm

Tensioni operative: 5 V

Peso: 10 g
