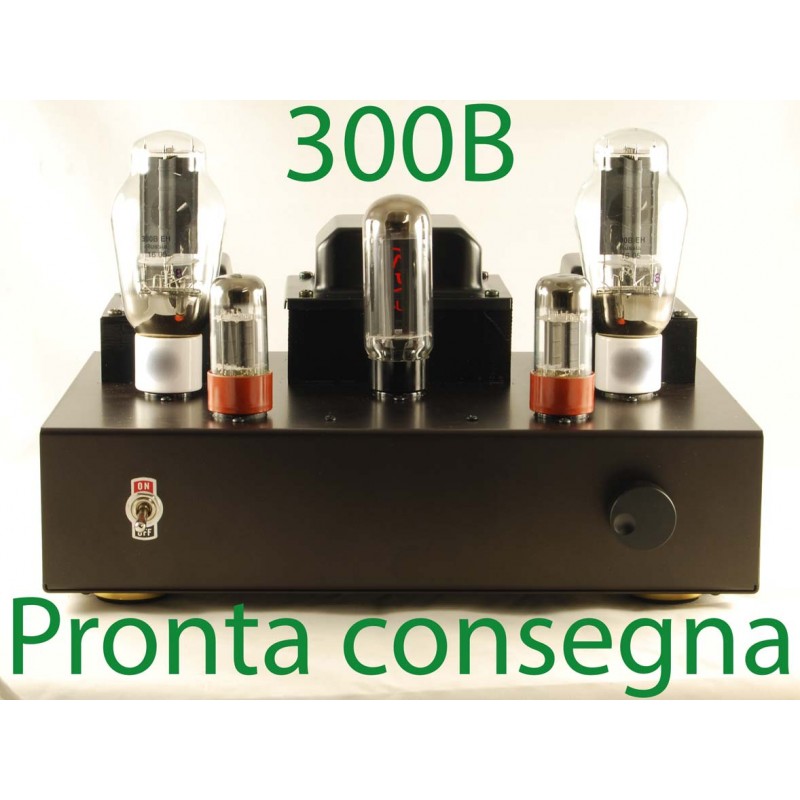

Amplificatore single ended stereo di 300B

Amplificatore single ended di classe A basato su 300B, capace di erogare 8 W per canale. Kit è comprensivo di componenti, trasformatori, valvole e chassis in metallo nero, composto da due parti di assemblare.

Caratteristiche tecniche:

Alimentazione: 220 V AC a 50Hz

Potenza in uscita: 2x8 W (8 Ohm)

Impedenza in ingresso: 100 kOhm

Impedenza in uscita: 4–8 Ohm

Valvole utilizzate: 2x 300B PSvane, 2x6SN7 Shuguang, 1xGZ34 JJ

Dimensioni chassi): 355x230x200 mm

Caratteristiche tecniche trasformatore di alimentazione:

Avvolgimento primario: 230 V

Avvolgimenti secondari: 310 – 0 – 310 V corrente 250 mA

5 V corrente 3 A per l'alimentazione raddrizzatrice

2 linee da 5 V corrente 1,5 A per l'alimentazione 300B

3,15 – 0 – 3,15 V corrente 1 A per la preamplificazione

Altezza: 105 mm

Larghezza: 120 mm

Profondità: 102 mm

Distanza tra i fori: 100x80 mm

Finitura: calotta nera orizzontale

Caratteristiche tecniche trasformatore di uscita:

Impedenza avvolgimento primario: 3000 Ohm

Impedenza avvolgimento secondario: 4 – 8 Ohm

Corrente massima: 120 mA

Potenza massima: 25 W

Altezza: 84 mm

Larghezza: 100 mm

Profondità: 82 mm

Distanza tra i fori: 82x64 mm

Nucleo: Grani orientati

Finitura: calotta orizzontale

Caratteristiche tecniche induttanza:

Valore induttanza: 3 H

Massima corrente supportata: 200 mA

Altezza: 52 mm

Larghezza: 64 mm

Profondità: 44 mm

Distanza tra i fori: 74mm

Montaggio: fascetta
