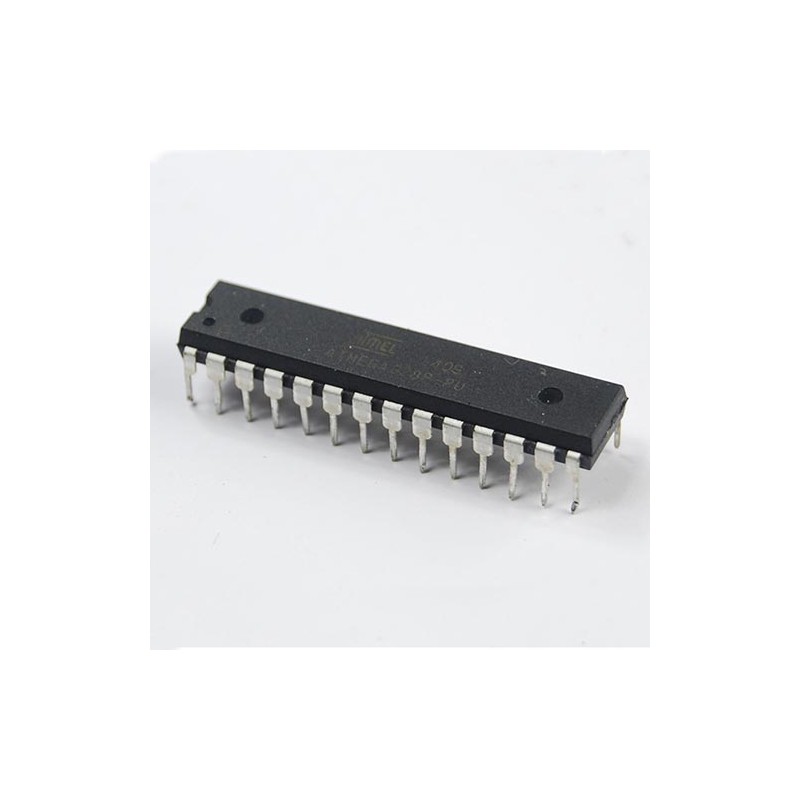

Integrato ATMega328P-PU

Integrato ATMega328P–PU, lo stesso utilizzato nei microcontrollori Arduino.

Specifiche tecniche:

ADC: 6x10 bit

Canali ADC: 6

Canali PWM: 6

Core del dispositivo: AVR

Dimensione memoria programmi: 1 kB, 32 kB

Dimensioni: 37,4x6,76x3,28mm

Dimensioni RAM: 2 kB

Famiglia: ATmega

Frequenza massima: 20MHz

Instruction Set Architecture: RISC

Larghezza del bus dati: 8 bit

Temperatura operativa: da –40 °C a +85 °C

Numero di canali I2C: 1

Numero di canali SPI: 1

Numero di canali USART: 1

Numero di timer: 3

Numero di unità ADC: 1

Numero di unità PWM: 3

Numero pin: 28

Pulse Width Modulation: 2(6 x 8 bit), 6 x 16 bit

Risoluzione ADC: 10bit

Risoluzione PWM: 16 bit, 8 bit

Risoluzione timer: 16 bit, 8 bit

Tensione di alimentazione operativa tipica: da 1,8 a 5,5 V
