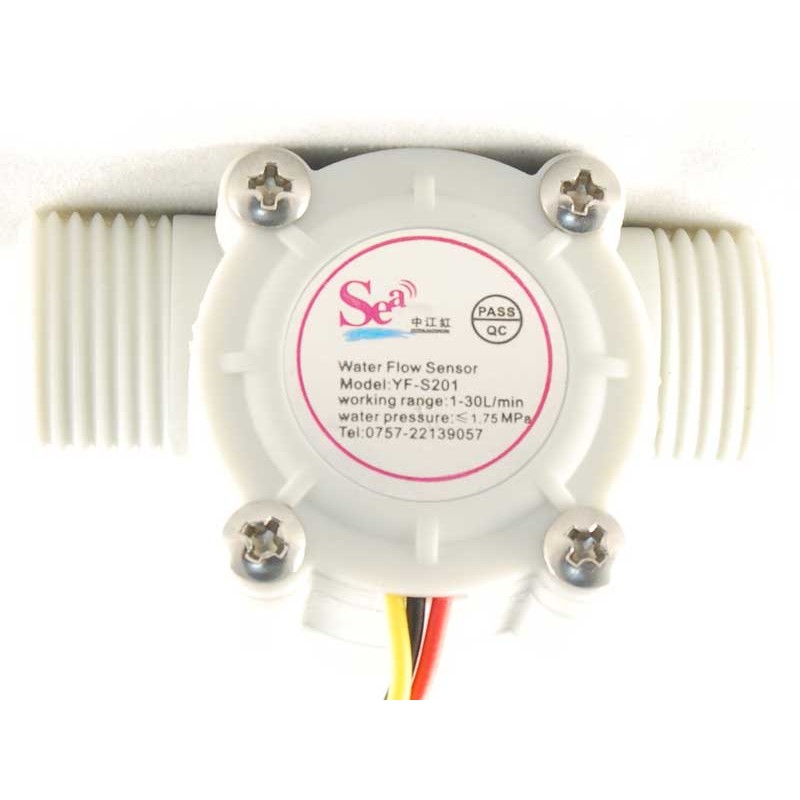

Sensore portata dell'acqua YF-S201

 Questo dispositivo, inserito in serie ad un tubo dell'acqua, permette di misurarne la portata grazie ad un sensore magnetico ad effetto Hall. Semplice da collegare grazie ai tre fili (due di alimentazione e uno per il segnale) e al connettore passo 2,54 mm.

Prima del suo uso effettivo è necessaria una calibrazione, per mappare gli impulsi inviati dal sensore con l'effettiva portata del tubo.

Specifiche tecniche:

Sensore: effetto Hall

Tensione operativa: da 5 a 18 V in corrente continua

Corrente massima: 15 mA a 5 V

Tipo di segnale: TTL 5V

Duty cycle: 50% +- 10%

Frequenza dell'impulso: 7,5 * portata (l/min)

Impulsi per litro: 450

Portata rilevabile: da 1 a 30 l/min

Temperatura operativa: da -25°C a +80°C

Umidità operativa: dal 35% all'80%

Tolleranza: +- 10%

Pressione massima: 1,75 MPa

Lunghezza cavo: 15 cm

Diametro interno raccordi: 11 mm

Diametro esterno raccordi: 20 mm
