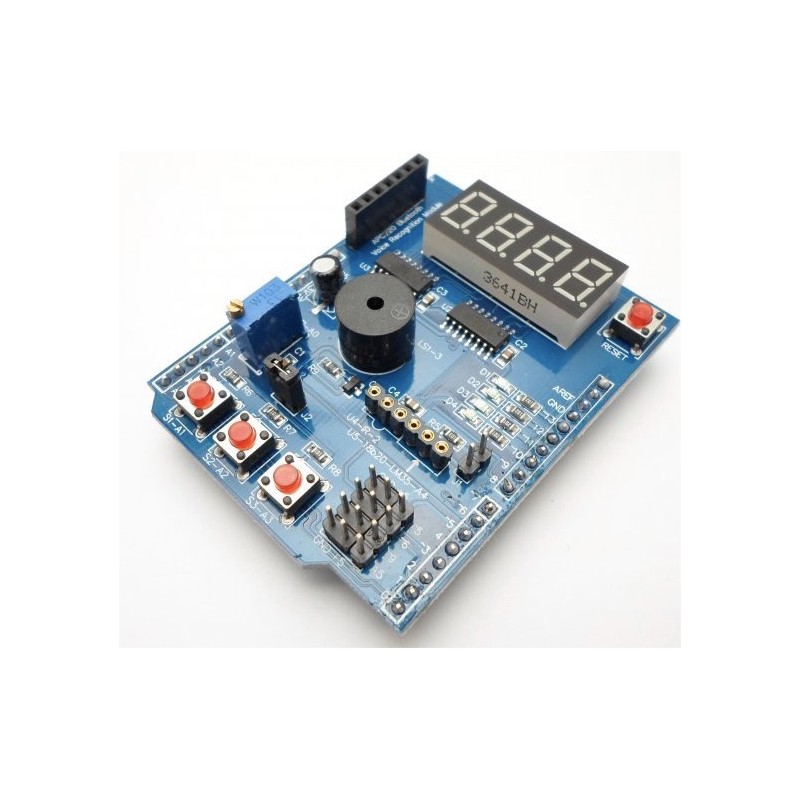

Shield multifunzione per schede Arduino

Shield multifunzione per espandere in modo pratico ed elegante le funzionalità del vostro microcontrollore Arduino. Compatibile con la maggiorparte delle schede della serie Arduino (Uno, Leonardo, Mega ecc...) questo semplice shield vi permetterà di avere display, pulsanti, potenziometro e molto altro a portata di mano. L'ideale per i primi esperimenti o per testare le funzionalità del vostro Arduino!

Caratteristiche principali:

Display numerici a 7 segmenti: 4 cifre

Led integrati: 4, SMD

Potenziometro: 1 trimmer da 10kOhm

Pulsanti: 3 più uno collegato al reset

Buzzer piezo integrato

Interfaccia per collegare sensori di temperatura DS18B20 o LM35 (sensori non inclusi)

Interfaccia per servo motore (motore non incluso)

Interfaccia per ricevitore IR (ricevitore non incluso)

Interfaccia seriale per collegare moduli di trasmissione, Bluetooth ecc (moduli non inclusi)

Corrispondenza pin:

Pin analogici

A0: potenziometro

A1: pulsante

A2: pulsante

A3: pulsante

A4: interfaccia per sensori di temperatura

A5: connettore 3 pin per PWM

Pin I-O digitali

Pin 0: TX interfaccia Bluetooth APC220

Pin 1: RX interfaccia Bluetooth APC220

Pin 2: interfaccia ricevitore IR

Pin 3: buzzer piezo

Pin 4: latch display a 4 cifre

Pin 5: connettore 3 pin per PWM

Pin 6: connettore 3 pin per PWM

Pin 7: clock display a 4 cifre

Pin 8: data display a 4 cifre

Pin 9: connettore 3 pin per PWM

Pin 10: LED integrato

Pin 11: LED integrato

Pin 12: LED integrato

Pin 13: LED integrato
