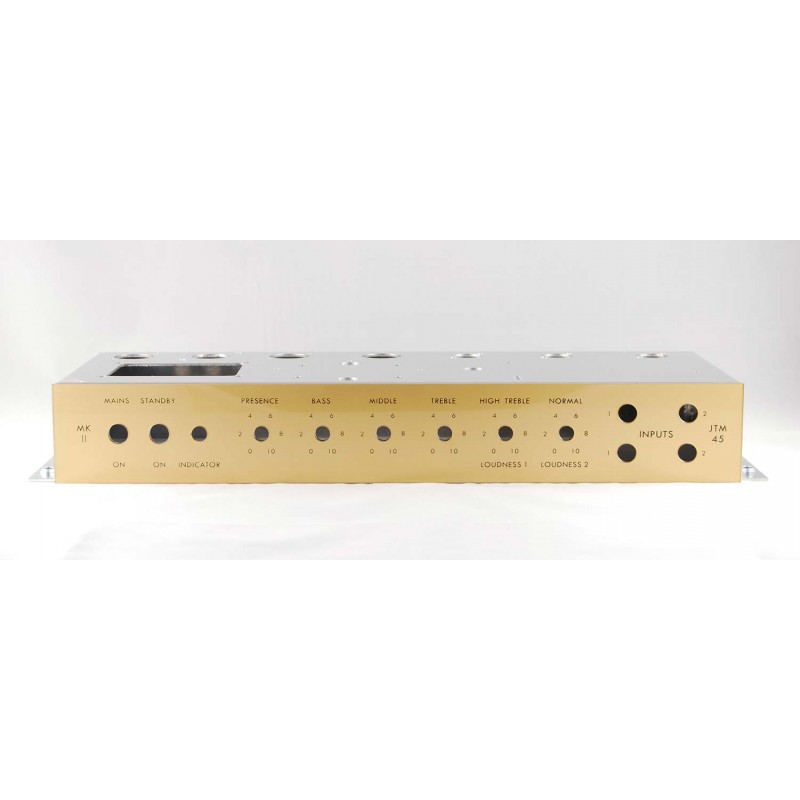

Chassis in alluminio per JTM45 con mascherine

Chassis in alluminio per amplificatori push–pull tipo JTM45.

Dimensioni:

Larghezza (escluse le alette di montaggio): 430 mm

Larghezza (comprese le alette di montaggio): 465 mm

Profondità: 162 mm

Altezza: 60 mm

Distanza fori: 120 mm

Spessore lamiera: 2 mm

Lato superiore:

Fori noval: 3

Diametro fori noval: 22 mm

Distanza fori fissaggio noval: 29 mm

Fori octal: 3

Diametro fori octal: 28 mm

Distanza fori fissaggio octal: 40 mm

Foro condensatore: 1

Diametro foro condensatore: 27 mm

Distanza fori di fissaggio condensatore: 52 mm

Foro trasformatore di alimentazione: 1

Dimensioni foro trasformatore 83x66 mm

Distanza fori del fissagio trasformatore di alimentazione: 90x70 mm

Fori per il passaggio cavi: 3

Altri fori di fissaggio: 10

Frontale:

Fori da 12 mm: 6

Foro da 11 mm: 1

Fori da 9 mm: 6

Retro:

Fori da 11 mm: 2

Foro da 9 mm: 1

Foro presa alimentazione: 28x20 mm

Foro da 13 mm: 1
